De knop 'Platslaan'

asdasd

Introductie

Bij het onderhoud van de stuklijst en bij het invoeren van een productieorder beschikt u over de knop 'Platslaan'. Deze knop is alleen beschikbaar wanneer in de stuklijst of productieorder een maakonderdeel is geselecteerd. Met deze knop kunt u de gegevens van dit maakonderdeel exploderen zodat de gegevens (bewerkingen, stap relaties, stuklijst en opslag) van het maakonderdeel worden opgenomen bij de gegevens van het hoofdartikel. In dit document wordt de werkwijze van het platslaan / exploderen nader toegelicht.



Uitleg

Aan de hand van een aantal voorbeelden wordt de werkwijze van het platslaan / exploderen nader toegelicht.

Voorbeeld:

Het artikel VIE-100 bestaat uit

  • Bewerking:
    • 10- Assemblage
    • 20- verven
  • Stuklijst:
    • VIE-100-001
    • VIE-100-002
    • VIE-100-003
    • VIE-100-VERF-01

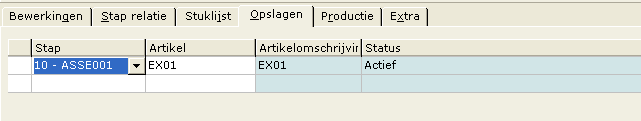

  • Opslagen:
    • 10 - Assemblage, EX10

Voor het platslaan

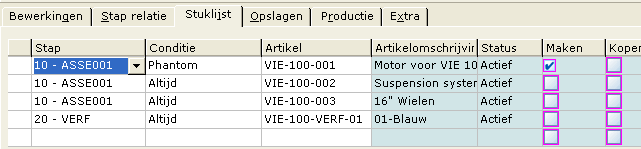

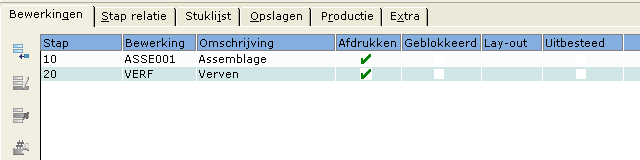

Voor het platslaan ziet het onderhoud van de stuklijst er voor artikel VIE-100 als volgt uit:




Artikel VIE-100-001 bestaat uit de volgende gegevens

  • Bewerking:
    • 10- Assemblage
  • Stuklijst:
    • VIE-100-FUEL-TANK
    • VIE-100-WATER
    • VIE-100-A001
  • Opslagen:
    • 10 - Assemblage, EX20

Na het platslaan
Na het platslaan ziet het onderhoud van de stuklijst er voor artikel VIE-100 als volgt uit:

Zoals u ziet zijn de volgende zaken gewijzigd:

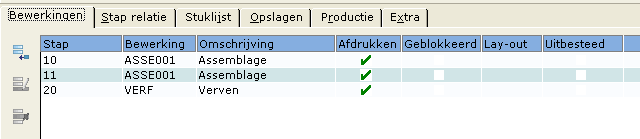

  • Tabblad 'Bewerkingen'
    De bewerking '11 - Assemblage' is toegevoegd aan de structuur. Het nummer van deze bewerkingsstap wordt toegekend op basis van de reeks waartoe de bewerking behoort. In dit geval is de originele bewerking het nummer 10. Het eerstvolgende nummer binnen deze reeks is 11. Daarom heeft deze bewerkingsstap nummer 11.

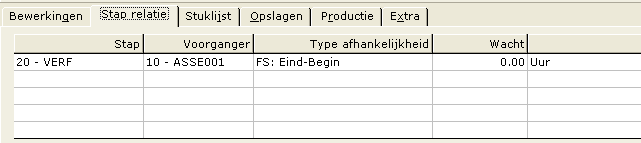

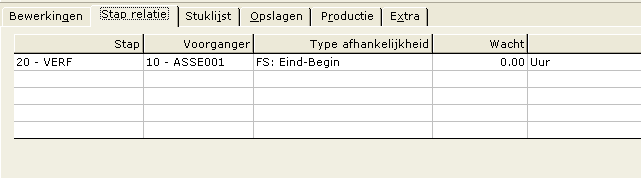

  • Tabblad 'Stap relatie'
    Het maakonderdeel VIE-100-001 heeft zelf geen stap relaties in de stuklijst. Daarom zijn er na het platslaan geen extra stap relaties toegevoegd.

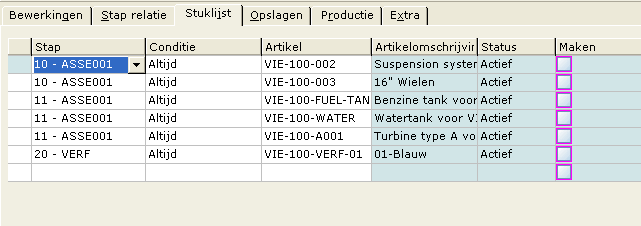

  • Tabblad 'Stuklijst'
    De regels van het maakonderdeel VIE-100-001 zijn toegevoegd aan de stuklijst van VIE-100. Deze regels zijn onderdeel van stap 11.

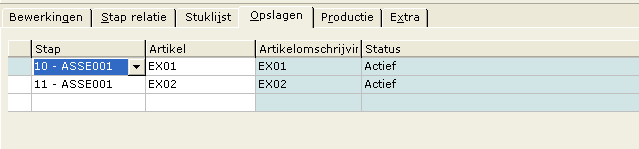

  • Tabblad 'Opslagen'
    De opslagen van maakonderdeel VIE-100-001 zijn toegevoegd bij de opslagen van VIE-100. Deze regel is onderdeel van stap 11.



Voorbeeld 1:

Stuklijst structuur voor platslaan   Stuklijst structuur na platslaan
MAAK Stap Nr Omschrijving Niveau Conditie Artikel Aant.   MAAK Stap Nr Omschrijving Niveau Conditie Artikel Aant.
MAKE01 10 OP001 0 Altijd PART01-A 2 »»» MAKE01 10 OP001 0 Altijd PART01-A 2
10   0 Altijd LAB01 1     10   0 Altijd LAB01 1
20 OP003 0 Altijd PART01-A 4     20 OP003 0 Altijd PART01-A 4
20   0 Phantom SUB01 2     21 OP002 0 Altijd PART02-A 4
20   0 Eenmaal PART03-B 4     21   0 Eenmaal PART02-B 1
20   0 Altijd LAB01 1     21   0 Altijd LAB02 4
SUB01 10 OP002 1 Altijd PART02-A 2     21   0 Altijd MAC02 4
    1 Eenmaal PART02-B 1     21   0   EX10
    1 Altijd LAB02 2     22 OP003 0 Altijd PART02-A 4
    1 Altijd MAC02 2     22   0 Eenmaal PART02-B 1
  1 EX10   22 0 Altijd LAB02 4
  11 OP003 1 Altijd PART02-A 2   22 0 Altijd MAC02 4
    1 Eenmaal PART02-B 1     22   0   EX10
    1 Altijd LAB02 2     20   0 Eenmaal PART03-B 4
    1 Altijd MAC02 2     20   0 Altijd LAB01 1
    1   EX10



Voorbeeld 2:

Stuklijst structuur voor platslaan   Stuklijst structuur na platslaan
MAAK Stap Nr Omschrijving Niveau Conditie Artikel Aant.   MAAK Stap Nr Omschrijving Niveau Conditie Artikel Aant.
MAKE01 10 OP001 0 Altijd PART01-A 2 »»» MAKE01 10 OP001 0 Altijd PART01-A 2
10 0 Altijd LAB01 1 10 0 Altijd LAB01 1
29 OP003 0 Altijd PART01-A 4 29 OP003 0 Altijd PART01-A 4
29   0 Phantom SUB01 2     31 OP002 0 Altijd PART02-A 4
29   0 Eenmaal PART03-B 4     31   0 Eenmaal PART02-B 1
29   0 Altijd LAB01 1     31   0 Altijd LAB02 4
30 OP004 0 Altijd  PART04-A 1     31   0 Altijd MAC02 4
30   0 Eenmaal PART04-B 2     31   0   EX10
30   0 Phantom SUB02 2     29   0 Eenmaal PART03-B 4
30   0 Phantom SUB03 1     29   0 Altijd LAB01 1
30   0 Altijd LAB01 1     30 OP004 0 Altijd  PART04-A 1
SUB01 10 OP002 1 Altijd PART02-A 2     30   0 Eenmaal PART04-B 2
    1 Eenmaal PART02-B 1     32 OP005 0 Eenmaal PART03-A 1
    1 Altijd LAB02 2     32   0 Altijd PART03-B 2
    1 Altijd MAC02 2     32   0 Altijd LAB01 2
    1   EX10       33 OP002 0 Altijd PART02-A 2
SUB02 10 OP005 1 Eenmaal PART03-A 1     33   0 Eenmaal PART02-B 1
    1 Altijd PART03-B 1     33   0 Altijd LAB02 2
    1 Altijd LAB01 1     33   0 Altijd MAC02 2
SUB03 10 OP002 1 Altijd PART02-A 2     33   0   EX10
    1 Eenmaal PART02-B 1     30   0 Altijd LAB01 1
    1 Altijd LAB02 2
    1 Altijd MAC02 2
    1   EX10



Voorbeeld 3:

Stuklijst structuur voor platslaan   Stuklijst structuur na platslaan
MAAK Stap Nr Omschrijving Niveau Conditie Artikel Aant.   MAAK Stap Nr Omschrijving Niveau Conditie Artikel Aant.
MAKE01 31 OP001 0 Altijd PART01-A 2 »»» MAKE01 31 OP001 0 Altijd PART01-A 2
31 0 Altijd LAB01 1 31 0 Altijd LAB01 1
50 OP003 0 Altijd PART01-A 4 50 OP003 0 Altijd PART01-A 4
50   0 Phantom SUB01 2     51 OP002 0 Altijd PART02-A 4
50   0 Eenmaal PART03-B 4     51   0 Eenmaal PART02-B 1
50   0 Altijd LAB01 1     51   0 Altijd LAB02 4
999999998 OP004 0 Altijd  PART04-A 1     51   0 Altijd MAC02 4
999999998   0 Eenmaal PART04-B 2     51   0   EX10
999999998   0 Altijd LAB01 1     50   0 Eenmaal PART03-B 4
999999998   0 Phantom SUB02 2     50   0 Altijd LAB01 1
999999998   0 Phantom SUB03 1     999999998 OP004 0 Altijd  PART04-A 1
SUB01 10 OP002 1 Altijd PART02-A 2     999999998   0 Eenmaal PART04-B 2
    1 Eenmaal PART02-B 1     999999998   0 Altijd LAB01 1
    1 Altijd LAB02 2     999999999 OP005 0 Eenmaal PART03-A 1
    1 Altijd MAC02 2     999999999   0 Altijd PART03-B 2
    1   EX10       999999999   0 Altijd LAB01 2
SUB02 10 OP005 1 Eenmaal PART03-A 1     999999999   0 Altijd PART02-A 2
    1 Altijd PART03-B 1     999999999   0 Eenmaal PART02-B 1
    1 Altijd LAB01 1     999999999   0 Altijd LAB02 2
SUB03 10 OP002 1 Altijd PART02-A 2     999999999   0 Altijd MAC02 2
    1 Eenmaal PART02-B 1     999999999   0   EX10
    1 Altijd LAB02 2
    1 Altijd MAC02 2
    1   EX10
